气动调节阀选型指南：从工艺参数到执行机构的系统思路

在工业自动化控制系统中，气动调节阀是最常用的终端执行元件之一。它接收来自控制系统的气压信号，通过改变阀芯与阀座之间的流通面积，实现对介质流量、压力、温度等参数的精确调节。选型是否合理，直接决定了整个控制回路的调节品质、响应速度和使用寿命。

本文从无锡泉控阀门流体控制有限公司（QUAN）的工程实践出发，系统梳理气动调节阀选型的核心要素，帮助技术人员在项目中做出更稳妥的决策。

一、明确工艺参数是选型的前提

任何选型工作都必须从工艺需求出发。需要收集的关键参数包括：

• 介质特性：介质名称、温度、压力、密度、粘度、腐蚀性、含固量、闪蒸/空化倾向等；
• 流量参数：最大流量、正常流量、最小流量，以及对应的阀前/阀后压力；
• 控制要求：调节精度、响应时间、泄漏等级（ANSI/FCI 70-2）、可调比等；
• 安装环境：环境温度、防爆要求、气源品质、安装空间限制等。

其中，介质特性往往是最容易被忽视但影响最大的因素。例如，含有颗粒的浆料介质若选用普通单座阀，阀芯和阀座很快会被冲蚀，导致内漏严重；而腐蚀性介质则需要选用衬氟阀体或特殊合金材质。

二、阀体结构类型的选择

根据工艺特点和介质属性，常见的阀体结构类型有：

无锡泉控在精细化工和环保项目中，常推荐套筒调节阀用于高压差蒸汽调节，V型球阀用于含固介质的流量控制，单座调节阀用于精密配料回路。

三、流量特性与可调比的匹配

气动调节阀的流量特性主要有三种：等百分比（Equal Percentage）、线性（Linear）和快开（Quick Opening）。

• 等百分比特性：单位行程变化引起的流量变化率恒定。适用于压差变化大、负荷变化大的场合，如换热器温度控制。
• 线性特性：流量与行程成线性关系。适用于压差恒定、负荷稳定的场合，如恒压供水系统。
• 快开特性：小开度即可获得大流量。适用于两位式控制或紧急切断场合。

实际工程中，由于管道阻力、泵特性等因素，阀门的安装流量特性会与固有特性发生偏离。因此，选型时不仅要考虑阀门本身的特性，还要结合管路系统的S值（阀门压降比）进行修正。当S值小于0.3时，等百分比阀门的实际特性会趋向线性，需要特别注意。

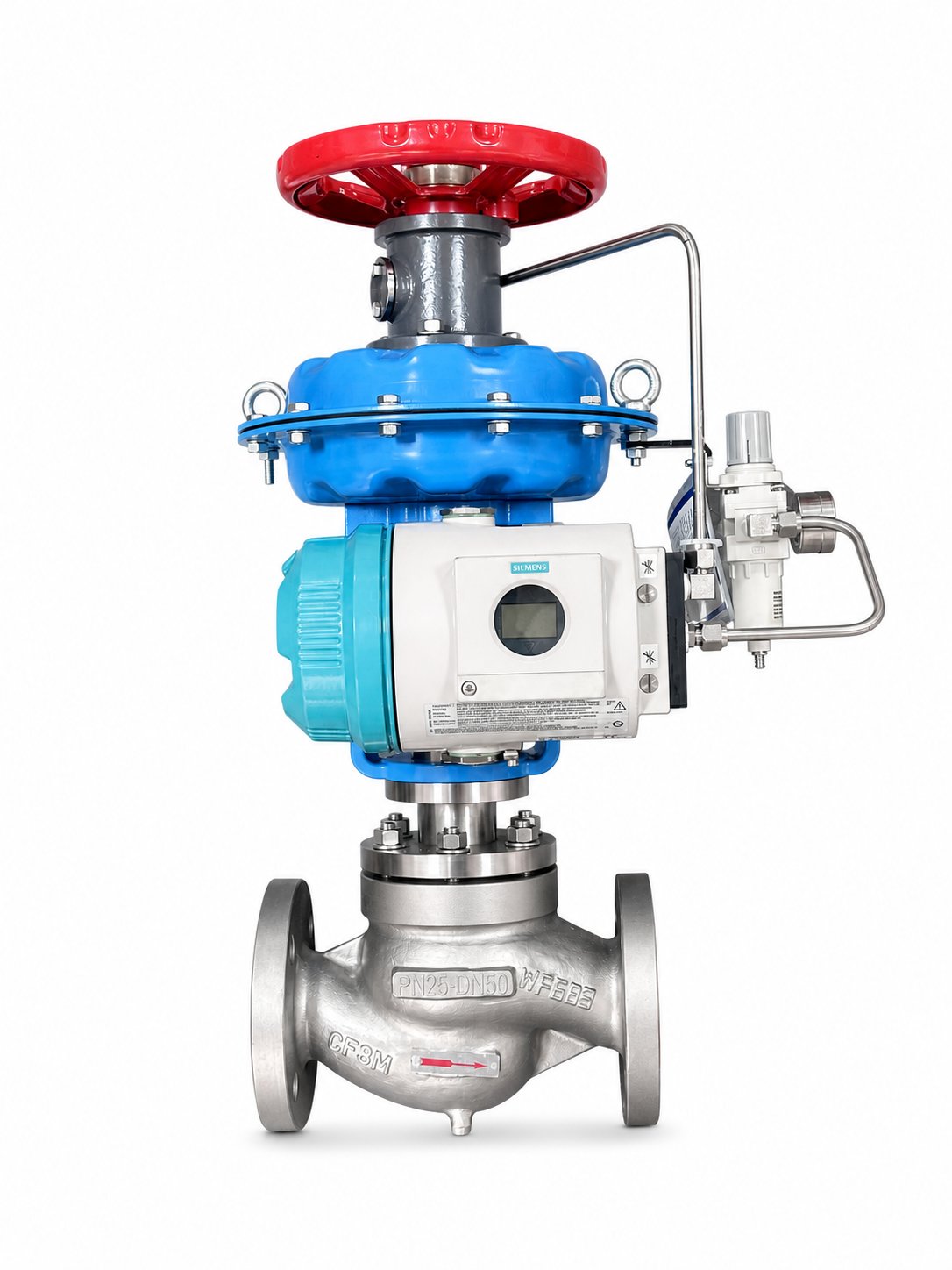

四、执行机构与附件配置

气动执行机构分为薄膜式和活塞式两大类。薄膜式输出力较小、行程短，适用于中小口径阀门；活塞式输出力大、行程长，适用于大口径或高压差阀门。

附件配置方面，以下组件对控制品质影响显著：

• 阀门定位器：将控制器输出的电信号转换为气压信号，并精确控制阀位。智能定位器还具备自诊断、自动整定和通信功能（HART/FF/Profibus）。
• 电磁阀：实现联锁保护和紧急切断功能，是SIS安全仪表系统的关键元件。
• 限位开关：提供阀位反馈信号，用于PLC/DCS的联锁逻辑。
• 过滤减压阀：保证气源洁净、压力稳定，延长定位器和执行机构寿命。
• 保位阀/锁止阀：在气源故障时保持阀门当前位置或切换到安全位置。

五、材质与密封等级的确定

阀体材质的选择需综合考虑介质腐蚀性、温度和压力。常用材质包括：

• WCB（碳钢）：适用于水、蒸汽、油品等非腐蚀性介质，温度范围 -29~425°C；
• CF8/CF8M（304/316不锈钢）：适用于弱腐蚀性介质，如有机酸、碱液等；
• 特殊合金（哈氏合金、蒙乃尔、双相钢）：适用于强腐蚀性、高温高压或含氯离子介质。

密封等级按照 ANSI/FCI 70-2 标准分为 I~VI 级。一般工况选用 IV 级（0.01%Cv）即可满足要求；对于剧毒、易燃易爆介质，建议选用 V 级或 VI 级（气泡级密封）。

六、选型后的验证与调试

阀门选型完成后，建议通过以下步骤进行验证：

1. 使用阀门选型软件（如 Flowserve ValSpeQ、Samson Sizing）计算 Cv 值，确认阀门开度在 20%~80% 之间；
2. 校核噪声等级，必要时选用降噪阀芯或消音器；
3. 确认执行机构输出力/扭矩满足最大压差下的关闭要求；
4. 出厂前进行密封性测试、行程测试和定位器整定；
5. 现场安装后，进行回路联调，验证调节品质和响应速度。

结语：气动调节阀选型是一项系统工程，需要工艺、仪表、机械等多专业协同。无锡泉控阀门流体控制有限公司拥有丰富的阀门选型和应用经验，可为客户提供从工况分析、产品选型到安装调试的一站式服务。如有选型疑问，欢迎联系我们的技术团队。
