在水处理、化工、电力、冶金、仓储和公用工程等工业现场，大量早期安装的阀门仍采用手轮、手柄或蜗轮箱操作。这些阀门本体可能仍具备良好的承压和密封能力，但随着生产自动化水平提高，现场逐渐出现远程启闭、集中监控、阀位反馈、联锁控制和减少人工巡检等需求。若将原阀门全部拆除并更换为新电动阀，不仅采购成本较高，还可能涉及管道排空、法兰拆装、吊装、动火、试压和较长的停车时间。
在原阀门机械状态合格、结构允许安装执行机构的前提下，保留阀体并增配电动执行器，将其改造成“手电动一体阀门”，通常是一条更经济的技术路线。改造后的阀门可以通过电机执行远程开关或调节动作；当现场停电、控制故障或需要检修时，又可以通过手轮进行就地操作。不过，这项工作绝不是简单地“把电动头装上去”。能否改、怎样选型、接口是否可靠、手电切换是否安全，以及最终能否稳定运行，都需要经过完整的技术评估和现场验证。
手电动一体阀门，是指阀门同时具备电动操作和就地手动操作两种能力。正常生产时，电动执行器接收开阀、关阀或调节信号，驱动阀杆完成动作；失电或检修状态下，操作人员可通过执行器自带手轮、离合机构或手动装置操作阀门。
常见形式包括：
需要说明的是，“手电动一体”不等于电动和手动能够同时操作。多数电动执行器内部设有机械离合或自动脱开机构，手动操作与电动操作必须按产品说明正确切换，避免电机带载时强行转动手轮，或手动状态未退出便启动电机。
对于阀门数量多、位置分散、安装高度较高或环境不便进入的装置，人工逐台操作效率较低。改造成电动阀后，可以在控制室或就地控制箱完成启闭，并通过开到位、关到位和故障信号掌握设备状态。
手动阀只能依赖人员执行工艺指令，无法直接参与自动顺序控制。配置电动执行器后，可以根据液位、压力、温度、流量或设备运行状态执行联锁动作，从而减少误操作并提高流程一致性。
纯电动控制并不意味着取消手动功能。工业级电动执行器通常配置手轮。当供电异常、控制回路故障或设备维护时，现场人员仍可将阀门操作到需要的位置。这也是手电动一体方案相对于单一远程控制的重要优势。
若原阀体、阀座、阀杆和法兰仍然合格，保留原阀可减少管道拆装工作。特别是大口径、高压力或特殊材质阀门，执行机构改造的成本通常明显低于整阀更换。但是否真正经济，仍应结合阀门剩余寿命、维修费用、支架设计难度和停机窗口综合判断。
并非所有旧阀都适合安装电动执行器。一般来说，以下条件同时满足时，改造可行性较高：
以下情况则不宜直接改造：阀体存在影响承压安全的缺陷；阀门长期卡死；密封面严重损坏且维修价值较低；阀杆强度和接口尺寸无法确认；原阀资料完全缺失且无法完成必要检测；执行器安装后会与管道、平台、墙体或其他设备干涉；阀门本体剩余寿命明显短于执行器预期使用周期。
现场勘察是手动阀改电动阀最关键的一步。仅凭阀门口径和一张照片报价，很容易出现执行器扭矩不足、连接接口不匹配、手轮无法操作或设备装不下等问题。勘察至少应记录以下内容：
图中属于典型的现场改造作业。原有驱动机构拆除后，需要检查阀杆和连接部位，再进行支架、联轴器、执行器及电气线路安装。由于现场空间通常比工厂装配环境复杂，施工前必须明确吊装路径、工具空间和手轮操作位置，不能只考虑“装得上”，还要保证后续“能操作、能接线、能维护”。
球阀、蝶阀和旋塞阀一般选用角行程电动执行器；闸阀和截止阀通常选多回转执行器；需要直线推力的阀门则应匹配直行程机构。错误的执行器类型会导致传动结构复杂、效率下降，甚至无法正确控制行程。
阀门启闭负载与口径有关，但还受到压差、介质、温度、密封材料、使用年限、结垢和停用时间影响。同一口径的两台阀门，实际所需扭矩可能相差较大。因此，旧阀改造应优先实测启闭扭矩，并结合最大工作压差和最不利状态进行校核。
执行器输出不能刚好等于阀门测试扭矩，还要考虑电压波动、机械效率、阀门老化和环境温度，保留合理裕量。裕量过小会造成关不到位，盲目选得过大又可能在限位失效时损伤阀杆或阀座。
只需要全开、全关的切断工况，应选择开关型执行器。需要连续控制流量、压力或温度时，才选择调节型执行器。调节型还要关注调节频率、死区、定位精度和电机工作制。若普通开关型执行器被用于频繁调节，电机和传动机构容易过热或加速磨损。
常见供电包括三相 AC380V、单相 AC220V 和 DC24V 等，应以现场电源条件和执行器功率为准。控制接口可包括无源触点、24VDC 指令、4～20mA、现场总线或工业以太网。选型阶段应与电气和自控专业确认，避免设备到场后才发现控制柜无法兼容。
室外、潮湿、粉尘、腐蚀、高低温或爆炸危险场所，对执行器外壳防护、防腐、电缆接口和防爆等级有不同要求。普通室内型执行器不能因为“外面加个罩子”就直接用于危险区域。铭牌、防爆证书、使用温度范围和电缆密封方式均应与现场区域等级一致。
手动阀门改电动阀时，支架和联轴器往往需要定制。它们看似简单，却直接影响执行器与阀杆的同轴度、传动刚度和长期稳定性。
支架设计应考虑执行器重量、输出扭矩、启停冲击、阀门安装方向及现场振动。薄板临时拼接、焊接变形或支撑跨度过大，可能造成执行器偏斜、联轴器受力不均和阀杆附加载荷。联轴器则应根据阀杆方头、键连接、花键或圆轴结构加工，并设置可靠的防松措施。
安装时，应让执行器输出轴与阀杆中心尽可能同轴。若必须通过原蜗轮箱驱动，还要确认蜗轮箱传动比、输入方向、机械间隙和承载能力。保留原蜗轮箱可以减少接口改造，但也会增加传动间隙和故障点，因此应根据结构状态决定，而不是默认保留或默认拆除。
手电动一体执行器通常通过离合手柄、切换机构或自动脱开机构实现模式转换。不同产品操作方法不同，但一般应遵守以下原则：
部分执行器在电机启动后会自动退出手动状态，但不能据此省略操作确认。现场培训和标识同样重要，特别是多个品牌执行器并存时，切换方式可能并不一致。
确认工艺允许施工，对相关管段进行泄压、排空和必要的清洗置换。切断电源并挂牌，危险介质环境还应完成相应作业许可。记录改造前阀门的开关位置和管道流向。
操作原手轮或蜗轮箱完成全行程测试，检查卡涩、异响、阀杆窜动和外漏。必要时进行密封试验、壁厚检测或拆检。若发现阀内件已严重失效，应先维修阀门，再讨论自动化改造。
使用合适的扭矩或推力测量方法，记录起动、运行和关断阶段的最大值。对于长期静置的阀门，应特别关注首次启动力矩。执行器选型和保护值设定都应以这些数据为基础。
拆卸手柄、蜗轮箱或原有连接件时，要防止阀杆受冲击和阀位意外变化。拆除后检查阀杆端面、键槽、安装平台和紧固螺纹，并做好除锈、清洁和尺寸复核。
先进行无负载试装，确认方向和空间，再紧固支架。执行器全关位置必须与阀门全关位置对应，避免错位 90° 或反向安装。紧固后检查同轴度、手轮空间、电缆入口方向及铭牌可视性。
按接线图连接动力、控制、反馈、故障和接地线路。电缆入口应使用匹配的防水或防爆密封接头，闲置接口必须封堵。PLC 或 DCS 中设置开、关命令和状态反馈，并根据工艺要求建立超时、故障和联锁逻辑。
先以手动方式接近终点，再进行电动点动。开、关限位应保证阀门到位而不过度挤压。转矩保护值应能克服正常负载，同时在卡阻时及时停机。调整完成后需要锁定设定并做好记录。
分别测试就地电动、远程电动和手动操作；核对开到位、关到位、故障和开度反馈；检查动作方向、时间、噪声、振动和密封情况。合格后形成改造记录、接线图、参数表和操作说明。
开关型阀门的基础信号通常包括开命令、关命令、开到位和关到位。为提高可维护性，还可增加就地/远程状态、综合故障、过转矩、缺相、电机过热和中间位置等信号。调节型阀门则需要给定开度和实际开度反馈。
控制逻辑应避免开、关命令同时存在，并设置动作超时。规定时间内未收到到位信号时应报警，不能持续给电机通电。普通电动执行器失电后一般不会自动回到安全位，因此不能把手电动阀门直接等同于弹簧复位紧急切断阀。

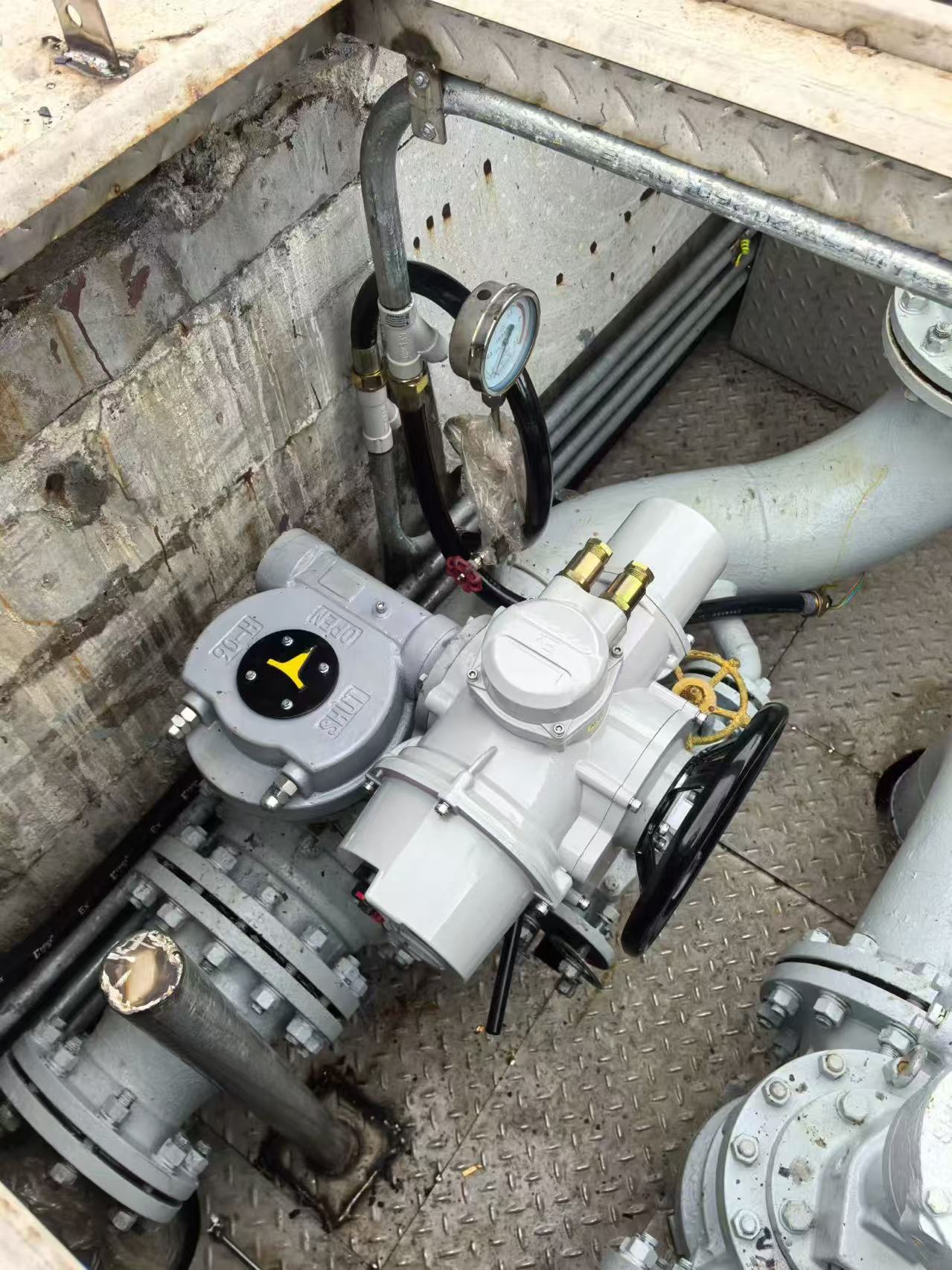

从完成状态可以看到，执行器通过机械连接安装在原阀门上方，手轮位于人员可接近的一侧。现场改造不仅要保证传动可靠，还要考虑电缆弯曲半径、压力表及相邻阀门的可操作性。若手轮被管道或墙体遮挡，即使设备能够电动运行，也不能称为真正便于使用的手电动一体方案。
确认支架无明显变形，紧固件齐全并按要求锁紧；执行器、手轮和电缆不与周边设备干涉；接地、电缆密封和防护措施完整；开关方向标识清晰。
在无异常工艺负载和实际工况下分别进行多次全开、全关，记录动作时间、电流、噪声和振动。阀门应运行平稳，不得在中途频繁触发转矩保护。
停止电动操作后切换到手动，验证手轮能够完成所需动作；再恢复电动状态，确认离合机构可靠复位。切换过程不应出现卡滞和异常冲击。
核对现场指示、执行器指示和控制室画面是否一致。开命令必须对应实际开阀方向，关命令必须对应关阀方向。开到位和关到位触点应在正确位置动作。
在符合设备说明和安全要求的前提下，验证过转矩、过热、缺相和动作超时等保护或报警。保护值不能随意调高以掩盖机械卡阻。
执行器到位并不代表阀门一定关严。应根据工艺要求检查阀体外漏、阀杆填料和阀座内漏。若密封不合格，要查明是限位设定、输出扭矩还是阀内件问题。
由 PLC、DCS 或控制箱发出命令，验证全部信号链路。涉及泵、液位或顺序控制时，应进行完整联动试验，确认阀门动作与工艺逻辑一致。
可能原因包括输出扭矩不足、联轴器打滑、机械限位提前动作、阀杆或阀座卡涩。应先检查阀门负载和机械连接，不能只把转矩保护值调高。
常见于阀门长期未维护、填料过紧、密封件膨胀、联轴器不同轴或执行器选型余量不足。需要区分正常终点转矩与运行中卡阻。
可能是阀门没有真正到位，也可能是阀座已经损坏。应对照阀杆位置检查限位开关，并进行必要的内漏试验。
可能是电动状态未正确解除、内部离合机构受力、阀门本身卡涩，或手轮空间不足。严禁使用过长加力杆强行操作。
通常由接线、相序、参数或反馈触点设置错误造成。初次送电必须采用点动方式确认方向，再进行全行程测试。
说明支架刚度、连接面或同轴度可能存在问题。应重新检查载荷路径和紧固方式，不能仅靠增加螺栓胶处理结构缺陷。
手动阀门改造成手电动一体阀门，是工业装置自动化升级中常见且实用的技术方案。它能够在保留原有阀门资产的基础上，实现远程启闭、状态反馈和就地应急操作。但改造质量取决于原阀状态评估、扭矩或推力计算、执行器选型、接口设计、现场安装和验收测试等多个环节。
无锡泉控阀门流体控制有限公司建议，在确定改造前至少完成以下工作：确认原阀机械完整性；测量或可靠计算启闭负载；核对现场电源、控制和环境条件；设计具有足够刚度和同轴度的连接结构；完成手动、电动、远程及密封功能测试。只有把阀门本体、执行机构、控制系统和现场工况作为一个整体考虑，改造后的设备才能长期稳定运行。
