电液控制阀门是什么？与电动阀、气动阀的区别及选型方法

在大口径球阀、长输管线切断阀或罐区联锁阀项目中，设计人员常在电动、气动和电液三种驱动方式之间比较。判断电液控制阀门是否合适，不能只看“力量大”这一点，还要把现场能源条件、动作频率、故障安全方向、维护能力和全生命周期成本放在一起分析。

一、电液控制阀门的组成与动作链路

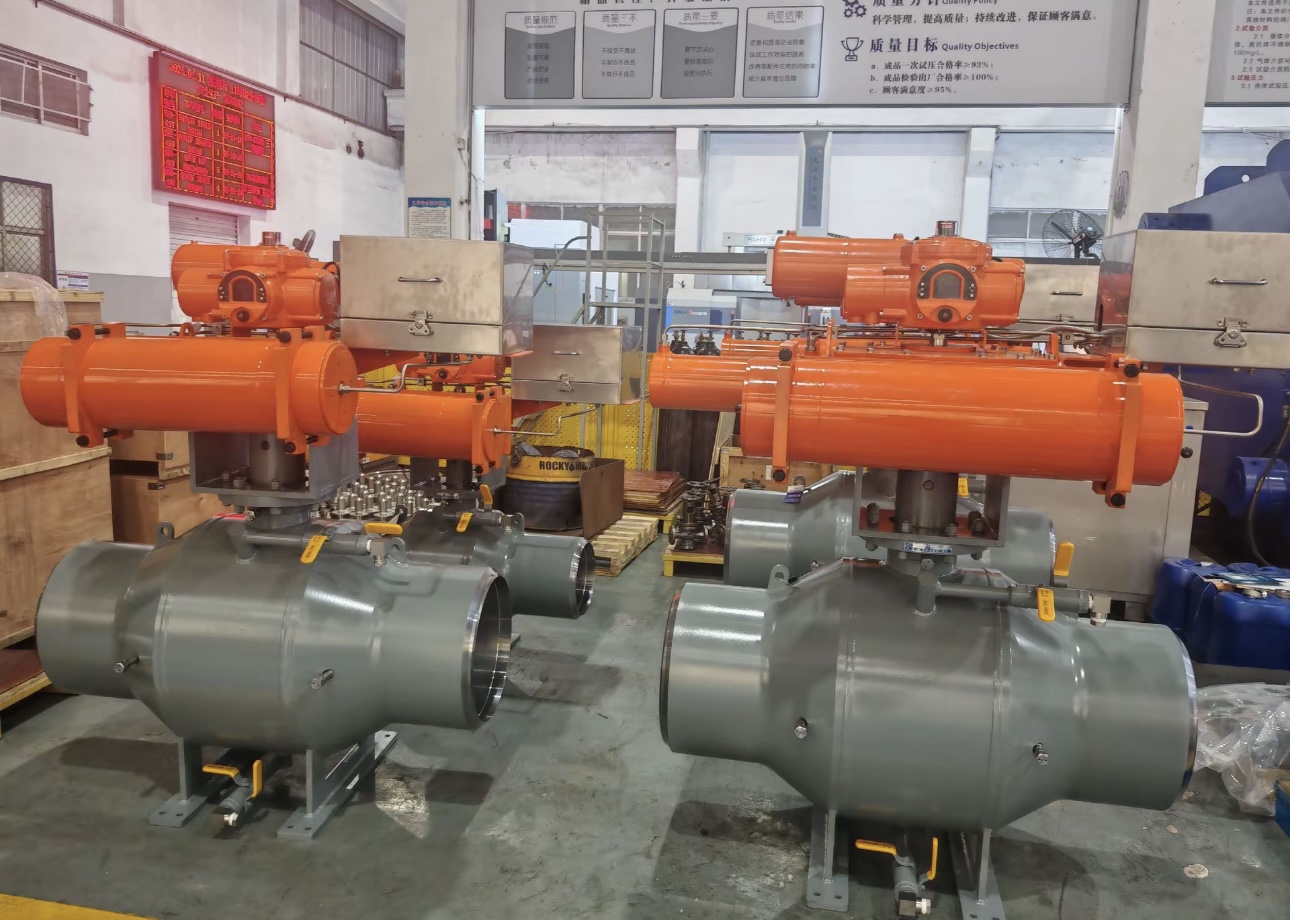

电液控制阀门通常由阀门本体和自成套电液执行机构组成。执行机构内部常见电机、液压泵、油箱、控制阀组、液压缸或摆动机构，以及位置反馈和控制模块。控制系统发出开、关或位置指令后，电机带动液压泵建立压力，阀组改变油路方向，液压执行单元再把压力能转化为直线推力或回转扭矩，最终驱动阀杆完成动作。

这种总成既不是普通电机直接经齿轮减速驱动，也不是必须依赖中央液压站的传统液压系统。它把电气接口与液压高输出能力结合起来，适合现场有可靠电源、缺少仪表风，或阀门扭矩较大而安装空间受限的场合。开关型用于切断，调节型则需配置相应控制和反馈能力；两者不能仅凭外形判断。

二、电液阀、电动阀与气动阀有什么区别

“电液阀一定比电动阀快”或“气动阀一定最安全”都不是严谨结论。动作时间取决于阀门行程、负载、泵流量、节流设定和执行器尺寸；故障安全能力则取决于具体复位结构、控制逻辑和测试状态。选型应从功能要求出发，而不是只比较驱动名称。

三、哪些工况更适合电液控制阀门

第一类是大口径、高压差或高密封比压阀门。这些阀门在启闭初始和关位末端可能需要较大扭矩，电液执行机构可在相对紧凑的空间内提供较高输出。第二类是远距离站场、罐区和管线设施，现场可用电源但没有稳定仪表风，自成套电液方案可以减少长距离气源管网。

第三类是要求明确故障安全动作的切断任务。例如失电时需要自动关阀，可采用弹簧复位、蓄能器储能或经验证的专门液压回路。但必须注意：普通双作用电液执行机构失电后可能只是停在原位，不能未经设计就宣称具备失电关断能力。安全位、动作次数和最长关断时间均应写入技术条件。

若阀门动作频率极高、厂内仪表风充足且维护体系成熟，气动方案可能更经济；若扭矩适中、动作时间不紧、只需常规远程开关，电动方案可能更简洁。电液方案的价值通常出现在高输出、故障安全、空间限制和公用工程条件相互叠加的场景。

四、电液控制阀门的选型步骤

1. 先定义阀门任务：确认是开关切断、连续调节还是紧急关断，并给出介质、温度、最大压差、正常开度和允许泄漏等级。
2. 取得真实负载：角行程阀核对最大启闭扭矩和扭矩曲线，直行程阀核对推力、行程及填料摩擦。执行器应考虑最低可用压力、老化和合理裕量。
3. 明确动作与安全位：规定开关时间、失电或控制信号丢失后的目标位置，以及是否需要一次或多次储能动作。
4. 核对接口条件：包括供电电压、防护与防爆环境、开关量或模拟量信号、现场总线、远方与就地操作、阀位反馈和报警。
5. 评估维护资源：明确液压油牌号、清洁度、环境温度、密封件更换、手动操作、定期试验和备件策略。

五、采购与验收容易忽略的问题

采购文件不能只写口径、压力和“电液执行器”几个字。至少还应明确阀门最大扭矩或推力、动作时间、工作频率、失效模式、最低环境温度、控制信号、机械接口、手动应急方式和验收项目。若使用蓄能器，还应说明预充检查、可用储能次数和维护要求；若使用弹簧复位，则要核对全行程输出是否覆盖阀门最不利负载。
