衬氟蝶阀怎么选？适用介质、结构特点、安装维护及常见问题详解

在化工、制药、环保、水处理及酸碱输送系统中，普通金属蝶阀长期接触腐蚀性介质后，容易出现阀板腐蚀、密封失效和阀杆泄漏。衬氟蝶阀利用金属阀体承受管道载荷，并使用PTFE、PFA等氟塑料隔离介质与金属部件，在耐腐蚀、轻量化和快速启闭之间取得平衡。

不过，“衬氟”并不等于适用于所有腐蚀工况。介质成分、浓度、温度、压力、固含量以及负压条件，都会影响衬里材料和阀门结构的选择。本文从结构、适用介质、选型和维护几个方面，说明衬氟蝶阀应该怎么选。

一、什么是衬氟蝶阀？

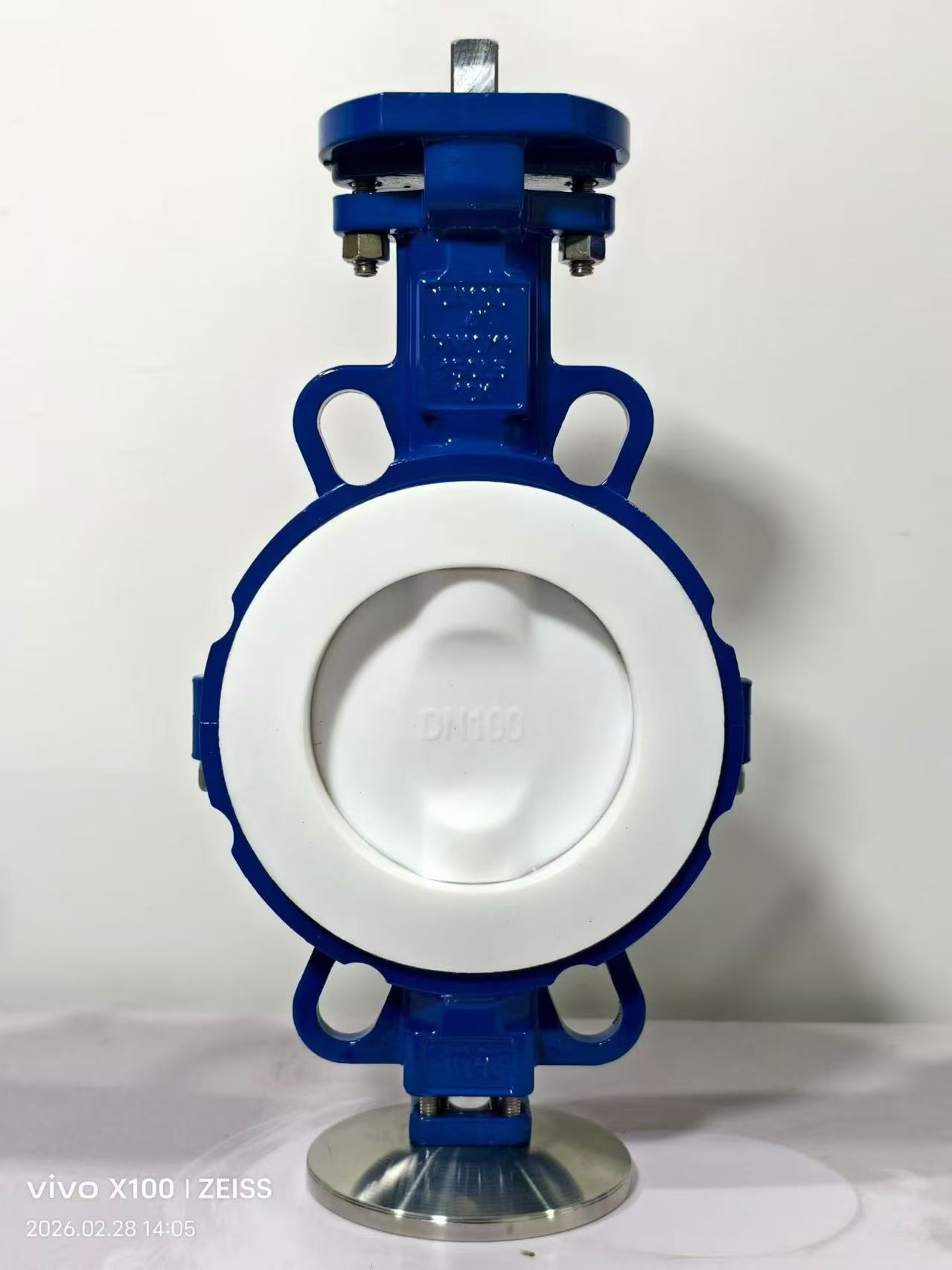

衬氟蝶阀主要由阀体、氟塑料衬里、衬氟阀板、阀杆及密封组件组成。阀板旋转约90°，即可完成管路的开启、关闭或一定范围内的流量调节。氟塑料包覆过流部件，使介质尽量不与金属基体直接接触，从而提高阀门在腐蚀性介质中的使用寿命。

常见安装形式包括对夹式和法兰式，驱动方式可选择手柄、蜗轮、气动执行器或电动执行器。需要远程控制、联锁切断或阀位反馈时，通常采用气动或电动配置。

二、PTFE、PFA等衬里材料怎么选？

PTFE（聚四氟乙烯）具有良好的耐化学腐蚀性能，是衬氟蝶阀中常见的阀座和衬里材料，适用于多种酸、碱及腐蚀性流体。

PFA（可熔性聚四氟乙烯）便于成型并可用于阀板包覆，表面较光滑，在强调完整包覆、耐渗透或洁净度的工况中较常见。

具体材料不能只看名称。还应向供应商提供介质名称、浓度、工作温度、工作压力和运行方式，由厂家按照材料相容性和产品额定参数确认。不同厂家的配方、衬里厚度和结构设计也可能存在差异。

三、衬氟蝶阀适用于哪些介质？

在材料相容性经过确认的前提下，衬氟蝶阀常用于：

• 酸、碱及腐蚀性盐溶液；
• 化工生产中的腐蚀性液体和部分气体；
• 制药、环保及水处理系统中的腐蚀性介质；
• 需要减少金属离子污染的工艺管线；
• 需要气动或电动远程切断的腐蚀性介质管路。

如果介质含有大量硬质颗粒、晶体或高磨蚀性固体，颗粒可能划伤氟塑料表面，此时应重点评估流速、颗粒硬度和阀门开启频率，必要时选择更耐磨的结构或其他阀型。

四、哪些工况不能盲目使用？

• 超过额定温度或压力：氟塑料在高温下会发生蠕变，阀门允许压力通常会随温度升高而降低。
• 持续真空或频繁负压：选型不当可能导致衬里变形、鼓包或脱层，应选用经过真空工况验证的结构。
• 强磨蚀浆料：矿浆、硬质晶体和高速颗粒可能缩短衬里寿命。
• 容易结晶或聚合的介质：沉积物进入阀座密封区域后，会造成扭矩升高或关闭不严。
• 频繁精密调节：普通衬氟蝶阀更擅长切断和粗调，精密控制应重新核算流量特性及执行机构控制精度。

五、衬氟蝶阀选型要确认的七个参数

1. 介质名称和组成：混合介质需要列出主要成分及可能产生的副产物。
2. 介质浓度：同一种化学品在不同浓度下，对材料的影响可能不同。
3. 最高与最低温度：不能只提供常用温度，还要考虑清洗、蒸汽吹扫和异常工况。
4. 工作压力及最大压差：用于确定压力等级、阀板强度和执行器扭矩。
5. 管径和法兰标准：确认DN、PN或Class等级、密封面及结构长度。
6. 控制方式：明确手动、气动或电动，以及开关型、调节型、失气位置和反馈要求。
7. 特殊条件：包括负压、颗粒、结晶、防爆、防静电、洁净和泄漏等级等要求。

六、安装时需要注意什么？

• 安装前检查衬里和阀板表面，避免尖锐工具划伤氟塑料；
• 清理管道焊渣、铁屑和杂物，防止首次动作时损伤密封面；
• 对夹安装时保持阀门与管道同心，螺栓应对角、均匀紧固；
• 确认阀板开启后不会与相邻管道内壁、厚衬管或法兰发生干涉；
• 是否需要另加垫片，应以该阀门制造商的安装说明为准，避免重复密封导致衬里受力异常；
• 安装执行器后应校准开关限位，防止过度关闭挤压阀座。

七、常见故障及处理方法

1. 阀门关闭后仍有内漏：检查密封面是否夹有颗粒、阀板是否划伤、管道是否偏心，以及执行器关位是否准确。

2. 操作扭矩突然增大：重点检查结晶积料、管道变形、阀板干涉和衬里老化，不要盲目增大执行器。

3. 衬里鼓包或变形：核对是否存在真空、高温、介质渗透或错误操作条件，严重时应停用检查。

4. 阀杆部位外漏：检查阀杆密封、轴套和执行器侧向载荷，必要时更换密封组件并重新校正安装同轴度。

八、总结

衬氟蝶阀的核心价值，是利用金属阀体提供结构强度，利用PTFE、PFA等氟塑料保护过流部件，从而满足多种腐蚀性介质的切断需求。它具有结构紧凑、启闭迅速、便于自动化配套等优势，但并不是“万能耐腐蚀阀”。

正确选型必须结合介质相容性、温度压力、颗粒与负压条件，并关注衬里完整性、阀板包覆方式、阀杆密封和执行器扭矩。只有把工况参数核实清楚，才能减少衬里损伤、关闭不严和使用寿命不足等问题。
