气动放料阀上展式与下展式有什么区别？如何正确选型

气动放料阀（Tank Bottom Discharge Valve）通常安装在反应釜、储罐或容器底部，用于快速、彻底地排放物料。按照阀芯开启时的运动方向，常见结构可分为上展式和下展式。需要特别说明的是：两者的判断依据是阀芯的开启方向，并不是气动执行器安装在阀门的上方还是下方。

上展式与下展式放料阀的阀芯开启方向对比

一、什么是上展式气动放料阀？

上展式放料阀开启时，阀杆推动阀芯向上运动并进入釜内，阀芯离开阀座后形成排料通道。关闭时，阀芯向下回落并压紧阀座。

主要优点

• 阀芯开启后，物料排放通道较顺畅；
• 阀座附近不易形成明显积料区，残留相对较少；
• 便于清洗，适合对洁净度要求较高的工况；
• 对高黏度、易沉积或含少量颗粒的介质通常更友好。

需要注意

由于阀芯开启后会进入容器内部，选型前必须核对搅拌器、刮板、锚式叶片或螺带的运行范围，并预留足够的安全距离。如果阀芯行程与内部构件发生干涉，可能造成机械碰撞和设备损坏。

二、什么是下展式气动放料阀？

下展式放料阀开启时，阀芯向下运动并离开釜体底部，阀芯不会伸入容器内部。关闭时，阀芯向上运动并与阀座贴合。

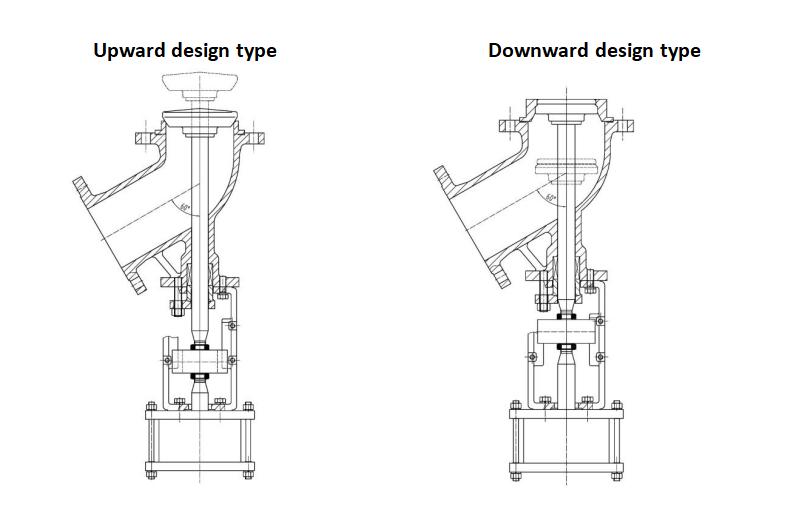

两种结构的阀杆、阀芯及执行机构布置示意

主要优点

• 阀芯不进入釜内，不占用容器内部空间；
• 不易与搅拌器、刮板或螺带发生机械干涉；
• 适合内部结构复杂或搅拌范围较大的反应釜；
• 安装布置直观，便于结合现场空间配置气动执行机构。

需要注意

下展式结构的阀芯向下开启，部分结构在阀腔或阀座附近可能形成物料滞留区。对于高黏度、易结晶、易聚合或含颗粒介质，应重点评估死角、冲洗条件及阀腔清洁能力，必要时配置夹套保温、蒸汽吹扫或清洗接口。

三、上展式与下展式的主要区别

四、工程选型应该看哪些条件？

上展式和下展式没有绝对的优劣，正确选型应围绕设备结构和介质特性进行综合判断：

1. 釜内结构：确认搅拌器、刮板、螺带和温度探头等部件与阀芯行程是否干涉。
2. 介质特性：关注黏度、颗粒含量、结晶温度、聚合倾向、腐蚀性和卫生要求。
3. 排料要求：核对排空速度、允许残留量、启闭频率及是否需要紧急切断。
4. 清洗方式：确认是否采用CIP/SIP、蒸汽吹扫、溶剂清洗或人工拆洗。
5. 温度控制：易凝固介质应考虑夹套保温、伴热和阀腔温度均匀性。
6. 安装空间：核对阀门下方的执行器、支架、气路附件及检修空间。

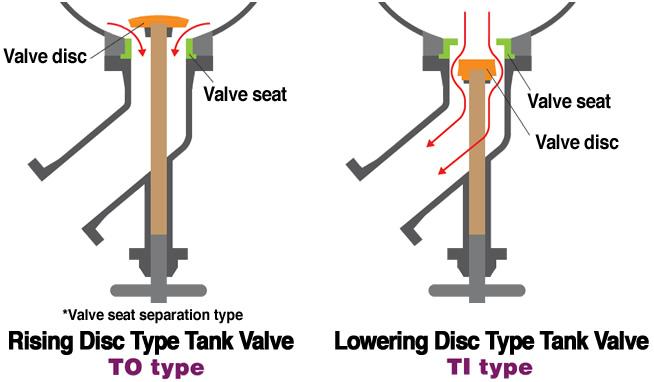

阀芯与阀座开启后的流道变化示意

五、选型建议

六、结语

气动放料阀的上展式与下展式，本质区别在于阀芯开启方向。选型时不能只看名称或执行器安装位置，而应同时考虑釜内结构、介质特性、清洗要求、温度控制和检修空间。对于易结晶、易聚合或高黏度介质，还应结合夹套保温、吹扫接口、阀座结构和密封材料进行整体设计。

无锡泉控阀门流体控制有限公司可根据反应釜结构、介质参数及自动化控制要求，为客户提供气动放料阀选型、执行机构配套和流体控制解决方案。
